 アロイチック・Alloy-Tic

詳細ページpdf

 チタンカーバイド工具鋼は粉末冶金技術によって製造された熱処理可能な超硬工具鋼です。
 タングステンカーバイド(WC系)超硬が硬く、脆く、加工コストが高い、汎用合金工具鋼は加工安いが硬さが足りず、耐磨耗性が悪い、 チタンカーバイド工具鋼は硬度と粘り性のよいバランスを熱処理プロセスによって取れる、優れた超硬です。永年愛用されています。

 熱処理用ステンレス箔もあります。

  アロイチック・Alloy-Ticの特長
1. 機械加工が可能です ・・・・・    旋盤、セーバー、フライス、ドリル加工が可能です。複雑形状に適しています。
2. HRC71の高い硬度 ・・・・・     熱処理で容易に一般の工具鋼より硬くなります。
3. 熱処理変寸が極めて小さい    一般の工具鋼に比べて歪や反り、曲がりがなく、焼き割りを起こしません。
4. 優れた耐磨耗性と潤滑性   チタンカーバイドは他の炭化物より粒子が丸くて硬く、磨耗に耐え、潤滑性もいいです。
5.

耐熱性をもっています・・・  チタンカーバイドは化学安定性がよく、鋼やニッケルと焼付きません。腐蝕にも耐える為工具寿命が伸びます。

6. チッピングしない・・・・・・     熱処理により 優れた靭性が得られます。脆さを改善でき、欠けにくい工具鋼になります。
7. 比重が軽い・・・・・・・         超硬より50%、一般の工具鋼より15%軽いです。高速回転、往復運動に適しています。
  用  途

詳細ページPDF

アロイチックFT-4

冷間工具鋼。一般の打抜や深絞り、曲げ用、バネ鋼の打抜金型、ガスケット打抜用、FRP樹脂打抜用パンチ、ボーリングバー、成型冷間ロール、軸受。耐磨耗部品に適しています。

アロイチックFT-1

熱間工具工。靭性重視の精密小型打抜パンチやダイ、sus材深絞りダイ、冷温間圧造用パンチ、刻印、ペレタイザー用ダイナイフ、熱間ヘッダー用ダイ、トリーミングダイ、プラスチック金型等に適しています。

  この他の材料も受け賜ります。 (非磁性、弱磁性。等)お気軽にお問い合わせください。
  物性比較表

詳細ページPDF

  品種と色分 FT-4 FT-1 (参考)超硬合金(15Co)
TiC容積比 vol % 45 45 コバルト
鋼マトリックスのタイプ 類似JIS 冷間工具鋼 耐衝撃工具鋼
SKS41 SKD61
熱処理条件 加熱方法 真空焼入、ステン箔パック 真空焼入、ステン箔
焼入 955℃ガス冷、970℃油冷 1050℃ガス冷、油冷
焼戻 絞り用 140℃空冷 冷間加工用140℃
抜き用 180℃空冷 温間加工用500℃
硬さHRC 焼鈍 45-48HRc 45-48HRc 71
焼入 68-70 68-70
焼戻 140℃ 68-70 200℃ 68-70
180℃ 66-68.5 500℃ 65-66
最高使用温度 300 500 300
機械加工性 程度 良上
比 重 g/cc 6.6 6.45 13.9
抗折力 ksi 220 262 180〜220
圧縮強さ ksi 525 510
シャルピー衝撃値 ksi 323 211
耐熱衝撃性 油冷回数 5 2
熱処理変形量 μ/10mm +4.8 -1.1
熱膨張係数 10-6m/m℃ 20-190℃ 9.2 20-500℃ 8.67 6.5
  使 用 例
詳細ページpdf
製品例
詳細ページpdf
ローラー
詳細ページpdf
粉末プレス打抜き型
詳細ページpdf
金型
詳細ページpdf
樹脂の混練スクリュー用パーツ
詳細ページpdf

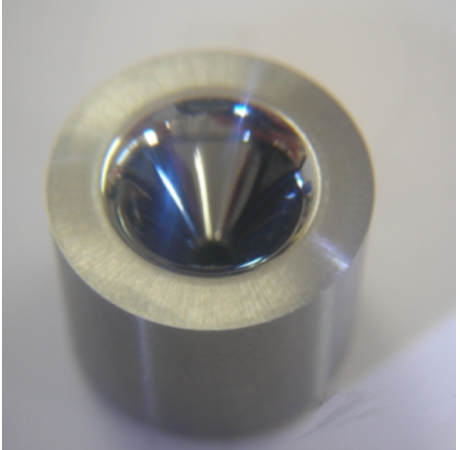

絞り型
  標準形状

☆  標準サイズ 常時在庫 ☆

丸 棒 丸 棒
6φ×140 25φ×150 / 160
8φ×150 / 160 30φ×150 / 160
10φ×150 / 160 35φ×150 / 160
13φ×150 / 160 40φ×150 / 160
15φ×150 / 160 45φ×100
18φ×150 / 160 50φ×150
20φ×150 /160 60φ×50 / 150
角 材 角 材
10×125×125 25×125×125
15×125×125 30×125×125
15×150×150 35×125×125
20×125×125 40×125×125
20×150×150

特殊寸法品は、ご相談下さい。
