熱発電素子

使用温度530℃の熱電変換素子

　　Module ：　Ｍａｒｓ　(HT530)　　

世界最高水準、使用温度最高530℃

　クライオサーモ社は1962年設立以来ロシアで電子冷却素子を研究・生産を続けている会社です。
品質についても1994年にISO 9002を取得しており、世界的なレベルにあります。

　▲クライオサーモ社にリンクしています。

　　Volts ：　ＤＣ　5.5　Ｖ　

　　Current IL (RL=Ri)、（7.5 Amps　）

　　Generation power,　（40 Watts ）

熱電変換素子の特長
■温度差を与えると電気が発生する半導体	機械駆動部品がなく、故障が少ないです。
■小型で軽量です。・・・・・・・・・・・・	宇宙空間においても太陽エネルギー回収・廃熱回収が使用できます。
■極地、僻地、熱発電機・・・・・・・・・・	極地局でも使用できます。太陽発電合わせて発電。緊急時熱発電機用としても使用できます。
■大規模地熱発電機・・・・・・・・・・	地熱や温泉の熱発電機に使用できます。
■廃エネルギーの再資源化・・・・・・	地球環境温暖化対策としても有効です。廃棄される熱エネルギーを有効活用できます。

熱電変換素子主な用途

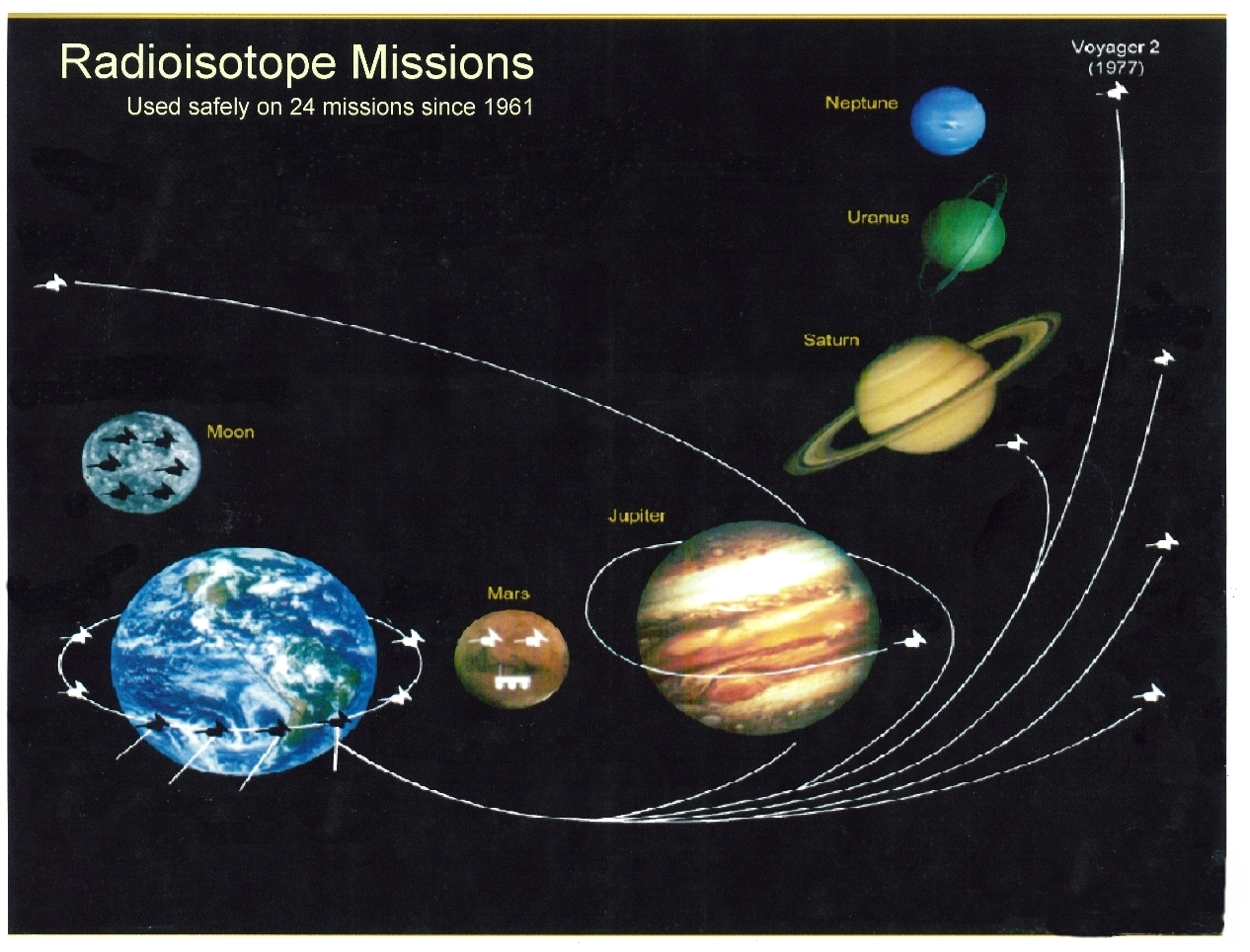

宇宙空間用

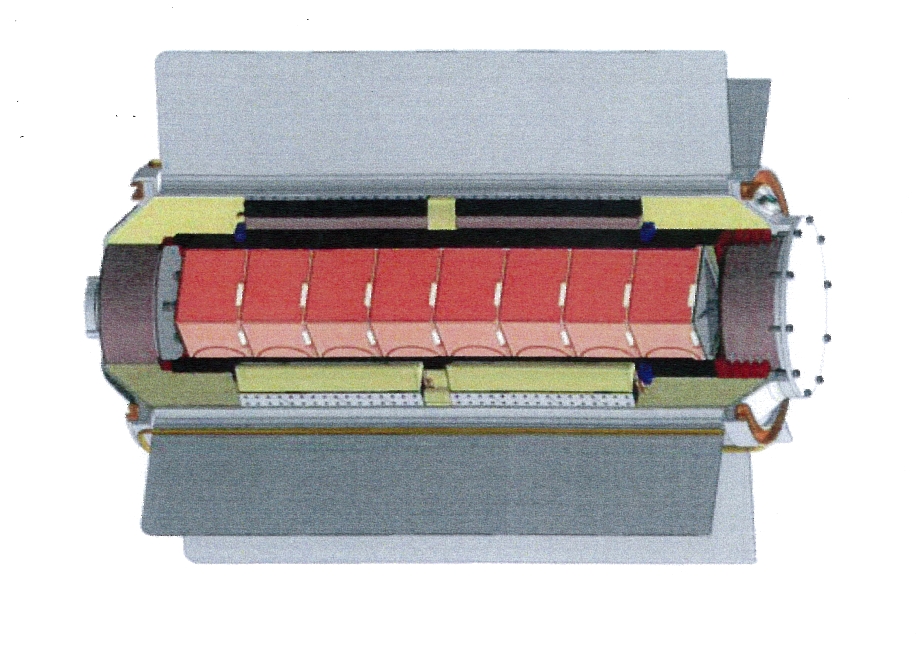

人工衛星発電機

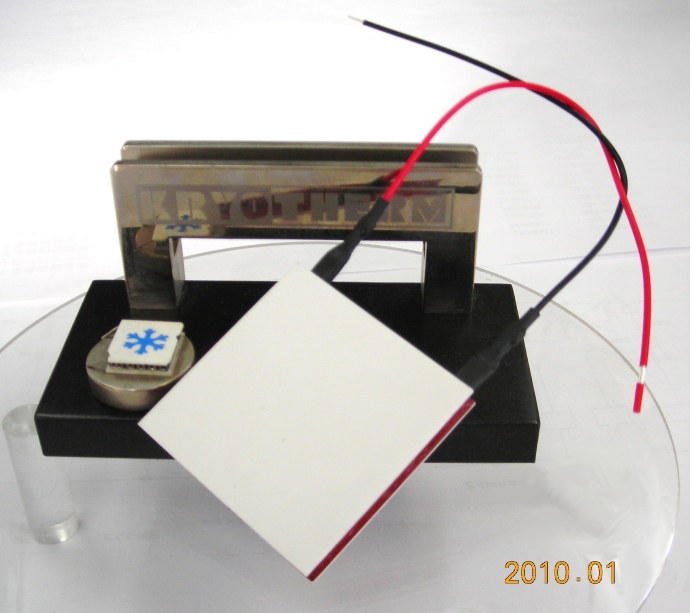

新製品情報　2010年1月

耐熱温度Max:315℃

使用温度300℃の熱電変換素子

　　Module TGM-31-2.8-3.5(HT300)　

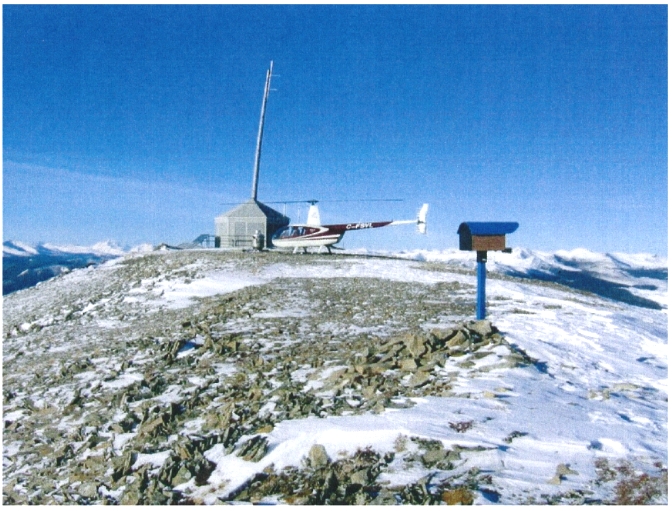

極地局発電機

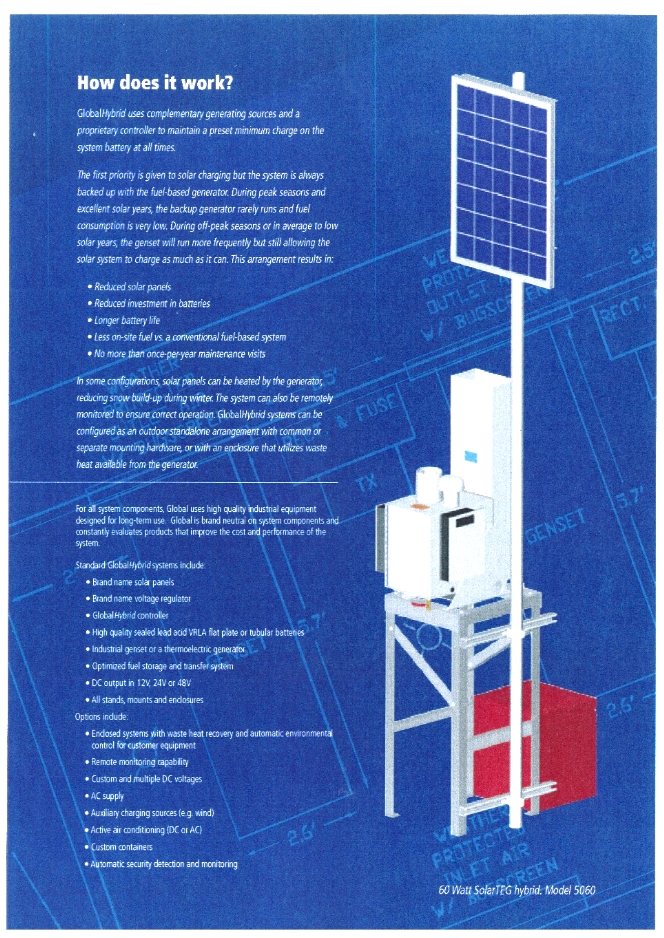

ハイブリッド発電機

熱電変換素子

標準仕様

TGM シリーズ　　　　　　　　　　　　　

2013年2月訂正あり。

型　番	寸法(mm)			抵抗値		高温側１５０℃における発電能力
	寸法(mm)			電気	熱	低温側温度５０℃
	Ａ	Ｂ	Ｈ	Ω	Ｋ／Ｗ	Ｖ	A	W	効率
TGM-127-1.0-0.8	30	30	3.1	1.77	1.72	1.6	0.92	1.5	2.6
TGM-127-1.4-0.8	40	40	3.1	0.91	0.88	1.58	1.74	2.8	2.6
TGM-127-1.4-1.5	40	40	3.9	1.8	1.74	1.9	1.05	2.0	3.0
TGM-199-1.4-0.8	40	40	3.2	1.41	0.58	2.1	1.48	3.1	2.2
TGM-199-1.4-1.5	40	40	4.1	2.8	1.14	2.7	0.95	2.6	2.8
TGM-199-1.4-2.0	40	40	4.4	3.5	1.42	2.8	0.81	2.3	3.0
高温側 28０℃ における発電能力低温側温度５０℃
TGM-31-2.8-3.5	40	40	6.5	0.26	0.26	1.0	3.86	3.9	5.3

　●詳細仕様はpdf ファイルをご参考ください。この他の機種についてはカタログを御請求ください。　

熱電変換素子応用機器のご案内

当社自慢の豊富な開発・設計経験による、各種機器の製作も承っております。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　お問い合わせは：contact@yasaka-tec.co.jp

取り扱い上の注意

熱電変換素子/熱発電素子を信頼してご使用頂くために、高温面では200℃以下、低温面では100℃以下かつ低湿度の環境にてご使用ください。
取付時は熱歪みを吸収するためスプリング付きネジを使用し、締め付け圧力３５Kgf以下でしっかり締めて下さい。素子に大きなサーマルストレスが加わることは避けてください。
