電磁式表示器

電磁式表示器、「シグナレックス」は、米国COLORADO TIME SYSTEMS社製で、７個の電磁式セグメントで構成されて、数字を表示します。昼間の野外でも、はっきりと良く見える特殊テープをセグメントに使用していますので、公共施設での使用に最適です。寿命も２億回のサイクル試験に合格し、米国では絶大なる信頼性を維持しております。文字寸法は最大305×204mm、最小40×24mmです。全部で５種類の寸法を取り揃えています。

　　                    ▲コロラド タイム システム社にリンクしています。

機　種
型　　　　　　名 152L 402L 602L 900L 1200L
数字寸法 高×横 mm 40×24 103×59 154×91 228×152 305×204
外形寸法 高×横 mm 49×33 127×83 184×130 279×210 356×279
セグメント巾 mm 4 11 17 29 38
重　　　量 g 65 310 520 520 950
最小稼動パルス時間 m sec 30 50 90 150 200
消費電力 W 0.35 0.93 1.4 3.6 3.6
最大可視距離 m 15 50 75 110 150

●

作動電圧は、12VDCです。

●

表示反転時以外には、ほとんど電力を消費しません。

●

セグメントのベーンの色は、朱（赤）・黄・白が標準です。特殊な色構成も承ります。

●

可視角度は110°

●

構成材料：ベアリング・・・ポリエステル　  フレーム・・・・・アルミ合金黒染済み

●

常用温度：−40〜＋75℃

●

常用湿度：95％まで

●

適用規制：ＵＬ規格認定　No.mh10471　  BASEEFA CLASS 2. No.4054J
動作原理

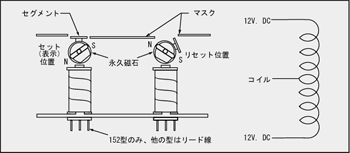

電磁式表示器、「シグナレックス」は、７個のセグメントで構成されています。各セグメントは、永久磁石につけたセグメントと電磁コイルで構成され、電磁コイルにパルス通電すると90°にセグメントを回転させます。アクセスは発信した信号を直接表示します。
表示またはリセット位置でシステム回路は安定し、セグメントをどちらかの位置に残し、電磁コイル内には電気は残りません。永久磁石は電磁コイルの極に引きつけられているので電磁コイルに逆のパルス通電があるまで、その位置を保ちます。停電時でも表示が消えることがありません。
幅広い用途

  152L  ガソリンスタンドの計量表示・価格表示、アーケード・駅・空港の時計、野球場・競技場の集計表示ほか。
  402L・602L  駅・空港などの公共広場の時刻表示、電子ゲーム、高速道路料金所表示、工場内の生産ライン・モニター表示ほか。
  900L・1200L  野外スコアーボード、バスルート表示、ガソリン価格広告塔など。
取扱注意事項
使用環境温度

 −40〜＋75℃使用限界温度７５℃以下を必ずお守りください。
 セグメントの成型時の応力が現れ、変形することがあります。
使用環境湿度

 ＲＨ5〜95％  高湿度・凍結温度では、ベアリングに結氷が発生し作動しなくなることがあります。
振　　   　　　動  最大２Ｇまで
防　汚　対　策

 屋外の環境に直接さらさないでください。雨・砂・ゴミ等に対して、保護カバーをつけてください。
 加工時にセグメントに、のこぎり屑・鉄屑などを付着させないようにしてください。故障の原因になります。
